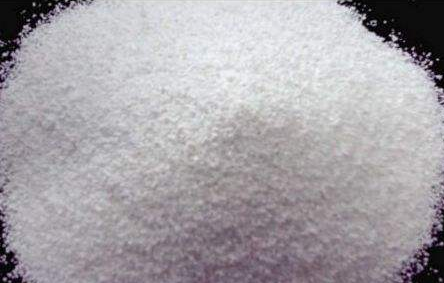

?；⒅槭且环N現(xiàn)代化建筑材料，是一種惰性物體，具有耐老化，防腐，絕熱，隔音，防火等諸多功能作為新型輕質(zhì)骨料，混入混凝土或砂漿中攪拌，可以搞砂漿的自抗強度，減少材料的收縮率，提高砂漿的綜合性能，降低綜合成本。在保溫性、建筑型、抹面行應用中用?；⒅樘娲鷤鹘y(tǒng)的膨脹珍珠巖，克服了其他材料的吸水性大，易老化、收速率大易造成產(chǎn)品強度低，控股裂縫等其他現(xiàn)象同時又彌補了聚苯顆粒的易燃，防火性差，易燃，高溫產(chǎn)生有毒氣體、耐老化低是工作反彈性大等其他缺陷，完善了保溫砂漿的綜合性能喝施工性能，?；⒅槭墙Y合了所有保溫材料的有點，所以是現(xiàn)代化建筑必不可少的材料。?；⒅槲实停追稚?，強度高，質(zhì)量輕等特點明顯提高砂漿的流動性，廣泛的應用于內(nèi)外墻保溫，裝飾板和其他的保溫板都能用到玻化微珠之所以能替代傳統(tǒng)的保溫材料，是因為它是一種綠色無機材料，無毒無害，具有優(yōu)良的吸音，透氣，耐高溫，耐凍性好，收縮率非常低，沒有冷橋，熱橋的形成！通過混入主體材料能發(fā)揮很好的和易性，保水性等 附著力強，面層不空鼓。

產(chǎn)品性能及應用：

新型中空?；⒅榉阑鸨馗魺釢{料是一種粉體狀產(chǎn)品，主要采用被譽為“空間時代新材料”的中空?；⒅闉檩p骨料，以優(yōu)質(zhì)普通硅酸鹽水泥為膠凝材料，選用北京環(huán)益美高分子聚合物研究所開發(fā)研制的多聚膠粉為改性添加劑（該膠粉主要是增加產(chǎn)品的粘結強度、可持續(xù)性自保水養(yǎng)護、控制和防止因干縮而產(chǎn)生裂紋、提高產(chǎn)品后期強度和穩(wěn)定性等），再加入一定量的骨料和抗拉纖維，經(jīng)干混而成，該產(chǎn)品的技術核心內(nèi)容，在于選用優(yōu)質(zhì)的水泥和多聚膠粉，可以保證產(chǎn)品與基層有良好的附著力、抗壓強度和壓剪粘結強度，提高綜合性能和使用壽命，保溫材料選用無機中空?；⒅椋墒姑科椒矫椎谋馗魺釋佑蓴?shù)萬個、數(shù)億個微型中空保溫隔熱微珠組成，這種高密度集成的微型中空保溫隔熱系統(tǒng)的優(yōu)點有：1.對冷熱空氣隔絕效果好，提高保溫隔熱層的保溫隔熱效率，按JG158－2004標準測試，導熱系數(shù)為0.055W/(M.K)，符合相關標準要求。2.抗壓強度和壓剪粘結強度高，抗風壓，耐候性好，不形成冷橋、熱橋，干收縮性小，不用網(wǎng)格布，按JG158－2004標準測試，抗壓強度為255KPа，壓剪粘結強度為116 KPа，線性收縮率<0.2%，軟化系數(shù)0.6，符合相關標準要求。3.防火性好，不燃燒，不燃燒性能按GB8624－1997《建筑材料燃燒性能分級方法》中不燃材料(A級)標準測試，也完全符合標準要求，為建筑防火用首選優(yōu)質(zhì)材料。4.在環(huán)保方面，該產(chǎn)品無毒、無味、生產(chǎn)與使用過程均不污染環(huán)境，同時利用了大量廢棄物粉煤灰，既節(jié)約了資源，又保護了環(huán)境。5.在經(jīng)濟實用性方面，由于新型中空陶粒聚合物防火隔熱保溫漿料全部采用國產(chǎn)優(yōu)質(zhì)材料，各項性能指標均符合相關標準要求，有些性能甚至優(yōu)于國外進口材料，且大幅度降低了產(chǎn)品成本和工程造價，同時還推動了我國建筑保溫節(jié)能技術發(fā)展與科技進步。

 施工方法：

1．將需要保溫的墻體清掃干凈。

2．將玻化微珠干粉砂漿加入適量水充分攪拌均勻。

3．根據(jù)設計要求的保溫厚度用攪拌好的保溫漿料布點，每平方米不得少于一個。

4．涂抹保溫層分2－3遍完成。第一遍要求盡力壓實，使其與墻體粘結牢固，并盡力做厚。待自然養(yǎng)護干噪3－4個小時后涂抹2－3遍，并找平壓光。

5．滴水槽分割縫應在第二遍涂抹時直接嵌入保溫層內(nèi)。

6．保溫層基本干燥后粘貼網(wǎng)格布或做鋼絲網(wǎng)（外墻內(nèi)保溫可不用網(wǎng)格布）。

 注意事項：:

1.施工溫度不應低于5℃，保溫層固化干燥約2d后（用手掌按不動為宜），再進行防護面層的施工。

2.攪拌好的保溫漿料必須在1h內(nèi)用完，禁止使用過時灰。
